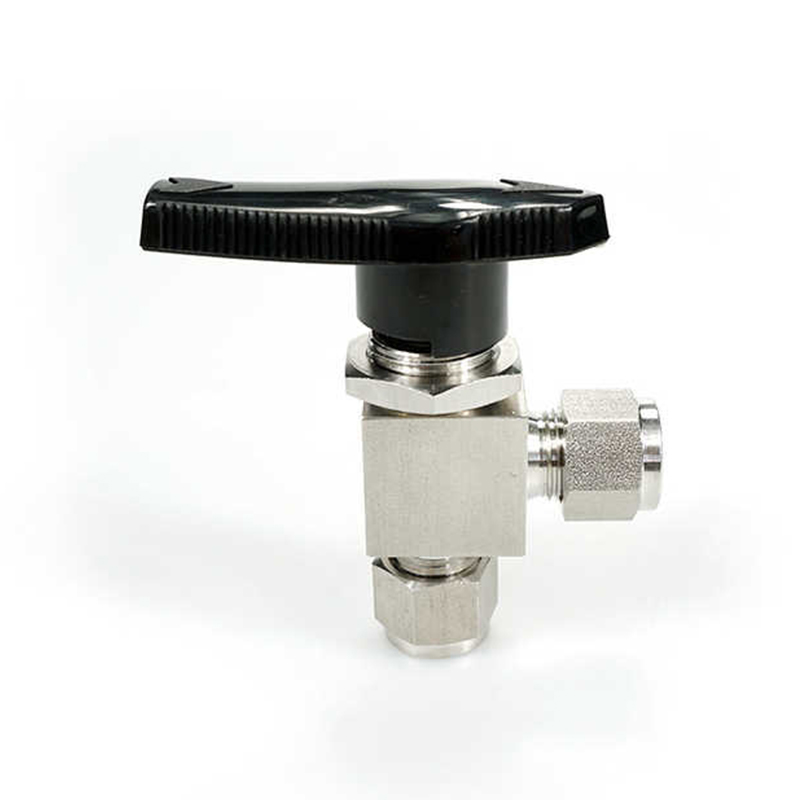

Válvula de bola de ángulo de doble férula de acero inoxidable de 90 grados

La válvula de bola de ángulo de 90 grados de doble ferrule de acero inoxidable está diseñada para soportar una presión de trabajo máxima de 3000 psig (207 bar), lo que garantiza un funcionamiento estable en entornos de presión extremadamente alta. Este diseño es particularmente adecuado para tuberías de alta presión, transmisión de líquidos y sistemas de control de gases. Puede mantener un control de flujo estable al enfrentar las fluctuaciones de presión del sistema sin fuga o falla. El diseño de entrada superior único de esta válvula de bola permite que la válvula se inspeccione y repare sin desmontar el sistema. A través de este diseño innovador, los usuarios pueden mantener la válvula sin interrumpir el proceso de producción, reduciendo en gran medida el tiempo de inactividad del equipo. En las tuberías de petróleo y gas, la válvula puede controlar efectivamente el flujo de fluidos y garantizar la operación segura de los sistemas de transmisión de petróleo y gas de alta presión; La válvula de bola tiene un diseño de zona muerta para garantizar la pureza del fluido durante la transmisión y es adecuada para aplicaciones como la esterilidad, la producción farmacéutica y el control de precisión.

Contáctenos

Anterior: Válvula de bola de tres vías de férula doble de acero inoxidable Próximo: No hay próximo producto

Describir
Parámetro

Describir

● Presión de operación hasta: 3000 psig (207 bar)
● Temperatura de funcionamiento: -65 ° F a 300 ° F (-54 ° C a 148 ° C)
● Tamaño de 1/16in. a 3/4in. o 3 mm a 18 mm
● Los tipos de válvulas son rectos, tres vías y en ángulo recto
● Cuerpo de válvula de una pieza y eje de bola de una pieza
● No hay zonas muertas, como el área entre la pelota y la cámara de la válvula
● El diseño de entrada superior se puede inspeccionar y reparar en línea después de eliminar el sistema

Parámetro

Pedido básico Número	doonexión Tipo y tamaño	Orificio en. (mm)	CV		Dimensión, en. (mm)
			Derecho	Ángulo	A	C	D	mi	F	H
-OIB-MT3-2	Tubo de 3 mm	0.09 (2.4)	0.20	0.15	2.01 (51.0)	0.34 (8.6)	0.97 (24.6)	1.10 (28.0)	1.43 (36.2)	0.59 (15.0)
-OIB-MT3-2-3W
-OIB-MT6-5	Tubo de 6 mm	0.19 (4.8)	1.40	0.90	2.39 (60.7)	0.44 (11.2)	1.29 (32.8)	1.57 (39.9)	1.64 (41.7)	0.78 (19.8)
-OIB-MT6-5-3W
-OIB-MT8-5	Tubo de 8 mm	0.19 (4.8)	1.40	0.90	2.46 (62.5)	0.44 (11.2)	1.29 (32.8)	1.64 (41.7)	1.64 (41.7)	0.78 (19.8)
-OIB-MT8-5-3W
-Oib-mt10-7	Tubo de 10 mm	0.28 (7.1)	6.00	2.0	3.05 (77.5)	0.56 (14.2)	1.43 (36.3)	2.05 (52)	2.19 (55.5)	1.13 (28.6)
-OIB-MT10-7-3W
-OIB-MT12-10	Tubo de 12 mm	0.41 (10.3)	6.40	3.80	3.92 (99.6)	0.69 (17.5)	1.74 (44.2)	3.13 (79.6)	2.67 (67.7)	1.50 (38.1)
-OIB-MT12-10-3W
-OIB-MT14-10	Tubo de 14 mm	0.41 (10.3)	6.40	3.80	3.92 (99.6)	0.69 (17.5)	1.74 (44.2)	3.13 (79.6)	2.67 (67.7)	1.50 38.1)
-OIB-MT14-10-3W
-OIB-MT18-10	Tubo de 18 mm	0.41 (10.3)	12.0	4.60	3.92 (99.6)	0.69 (17.5)	1.74 (44.2)	3.13 (79.6)	2.67 (67.7)	1.50 (38.1)
-OIB-MT18-10-3W

-OIB-FT2-2-A	Tubo de 1/8 "	0.09 (2.4)	0.20	0.15	2.01 (51.0)	0.34 (8.6)	0.97 (24.6)	1.10 (28.0)	1.43 (36.2)	0.59 (15.0)
-OIB-FT2-2-3W
-Oib-ft4-5-a	Tubo de 1/4 "	0.19 (4.8)	1.40	0.90	2.39 (60.7)	0.44 (11.2)	1.29 (32.8)	1.57 (39.9)	1.64 (41.7)	0.78 (19.8)
-OIB-FT4-5-3W
-Oib-ft6-7-a	Tubo de 3/8 "	0.28 (7.1)	6.00	2.0	3.05 (77.5)	0.56 (14.2)	1.43 (36.3)	2.05 (52)	2.19 (55.5)	1.13 (28.6)
-Oib-ft6-7-3w
-OIB-FT8-10-A	Tubo de 1/2 "	0.41 (10.3)	6.40	3.80	3.92 (99.6)	0.69 (17.5)	1.74 (44.2)	3.13 (79.6)	2.67 (67.7)	1.50 (38.1)
-OIB-FT8-10-3W
-OIB-FT12-10-A	Tubo de 3/4 "	0.41 (10.3)	12.0	4.60	3.92 (99.6)	0.69 (17.5)	1.74 (44.2)	3.13 (79.6)	2.67 (67.7)	1.50 (38.1)
-OIB-FT12-10-3W
